雙遠心鏡頭一直是工業檢測鏡頭的首選，但是一般受到光學加工手段、設計技術以及傳感器像素等級的影響，一般的雙遠心鏡頭的視場和工作距離都不大，一般在10mm~60mm左右，而且價格昂貴。

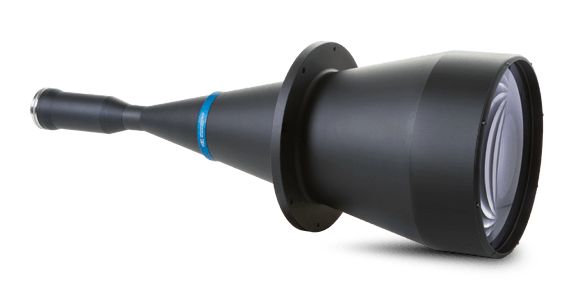

奧義光電將提供一個大視場、長工作距離的工業用雙遠心鏡頭，該鏡頭的特點是視場大，被檢測面的對角線長度可達100mm，當然這不是我們?cè)O(shè)計的極限，我們可以根據客戶的需求可以把視場做到200mm，甚至250mm，當然其價格也是極其昂貴。另外此案例的鏡頭的工作距離是100mm，同樣我們的設計極限可以更長，可達200mm以上。主要是看客戶的實際需要，并權衡鏡頭的生產成本。

我們還是說說這個案例，根據客戶需求我們制定了光學設計的鏡頭參數：

視場：100mm；

工作距離：100mm；

波段：550nm綠色單色光照明；

體積：150mm x 220mm；

接口：C/C-mount均可；

遠心度：毫弧度級；

畸變：0.1%;

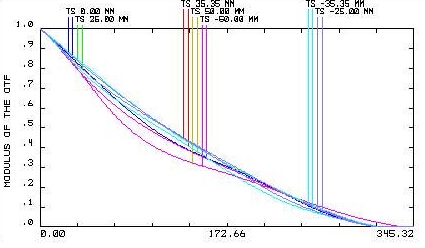

從光學調制傳遞函數MTF可以看出光學設計已經基本達到了衍射極限，衍射極限為345lp/mm，根據客戶選配的CCD/CMOS的象元尺寸(pixel size)不同，物方分辨力最高可以達到0.02mm，這種分辨精度完全可以滿足中等偏上精度的工業測量。

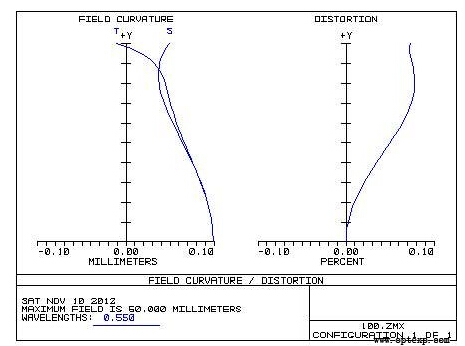

根據光學系統的畸變曲線可以看出，該光學鏡頭的全視場最大畸變小于千分之一，成像幾乎無變型，這也是檢測用光學鏡頭的一大優勢。

此外，本案例的光學系統主要是用來檢測工件達到尺寸，因此采用單色光照明+黑白傳感器，簡化了鏡頭，降低了成本。如果某些工業應用需要彩色信息，該鏡頭需要進行色差的校正，鏡頭會進一步復雜化。
