隨著碰瓷現象被炒作，行車記錄儀也越來越被認可，而行車記錄儀的鏡頭也不斷的在升級換代，由120度廣角升級到150度，現在180度魚眼鏡頭也應用到了行車記錄儀上。下面給大家揭秘一下行車記錄儀的光學鏡頭結構，供大家參考。

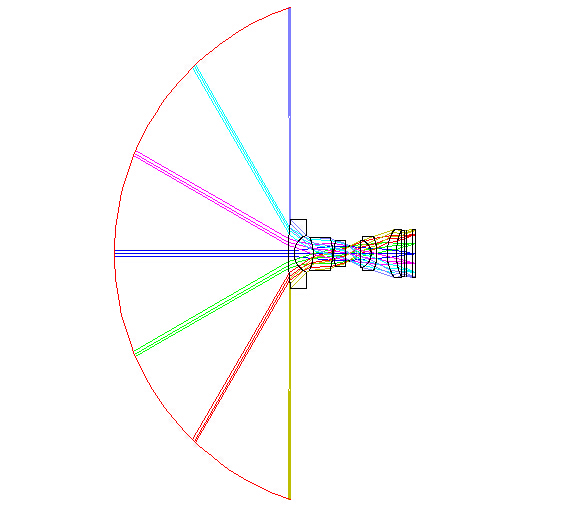

180度魚眼鏡頭結構圖

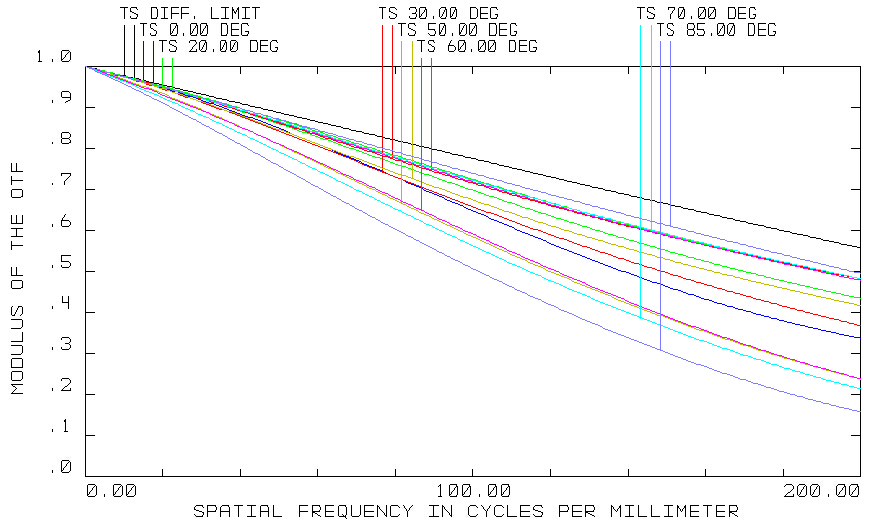

180度魚眼鏡頭MTF圖

圖中是一個180度魚眼鏡頭的例子，鏡頭長度20mm，視場角180度，光圈F2.0，6片鏡子和一個濾光片組成，其中有一個膠合組，成像品質MTF達到200lp/mm，滿足現在的高清傳感器。

總結以下：

行車記錄儀的鏡頭

長度：15mm-20mm

光圈：F2.0(有些鏡頭為了降低成本和縮短長度，降低了光圈的要求，也做到2.8)

視場角：120度-180度，現在越來越趨近與魚眼鏡頭

焦距：2.6mm-3.5mm，這個要看傳感器尺寸和視場角

光學鏡片數量：4-7片，視場角小，成像品質低的4片就夠了，成像品質高的一般都6片以上。

以上是行車記錄儀的主要參數介紹，有什么不懂的請隨時聯系奧藝科技。
