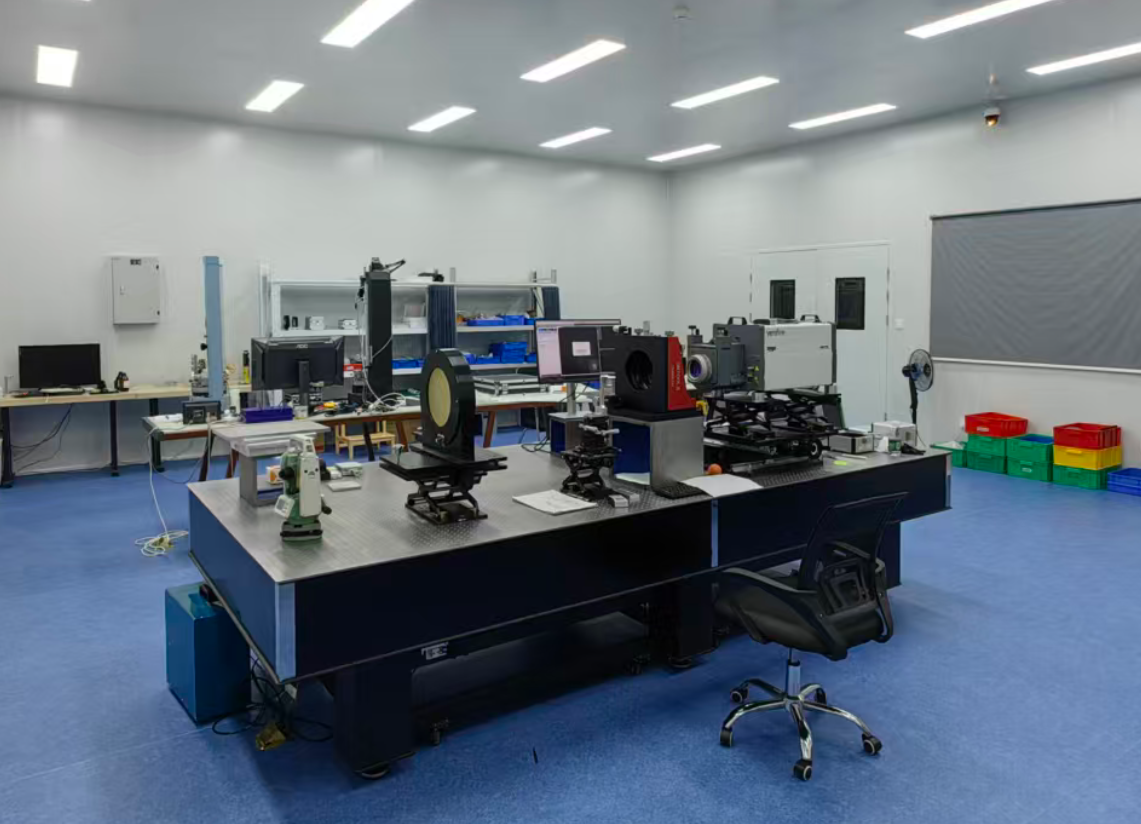

裝配實驗室一角

一、什么是精密裝調服務？

核心定義：

精密裝調服務是指利用高精度的儀器、專用的工裝和科學的工藝方法，對復雜系統（尤其是光學系統）中的關鍵部件進行位置、姿態的微調與固定，以確保整個系統達到設計所要求的極端性能指標（如成像質量、光束指向精度、穩定性等）。

它不僅僅是“安裝”，更是“調試”和“優化”，是連接設計與最終高性能產品之間的橋梁。

二、為什么需要精密裝調服務？（必要性）

補償制造誤差：任何零件（鏡片、機械結構、傳感器）都存在加工公差。精密裝調通過主動調整，補償這些不可避免的誤差，使系統性能回歸理想狀態。

實現理論性能：許多復雜的光學設計（如離軸三反系統、自由曲面系統）在理論上性能卓越，但其性能對裝調誤差極其敏感。沒有精密裝調，這些設計根本無法實現。

應對復雜系統：對于多組件、長光路的系統，誤差會累積。精密裝調通過逐級、迭代的對準，控制并消除誤差累積效應。

保證長期穩定性：精密的裝調工藝還包括應力控制、可靠的粘接和固化流程，確保系統在振動、溫度變化等惡劣環境下仍能保持性能。

三、精密裝調服務的核心技術內容

精密裝調是一個系統工程，通常包含以下幾個關鍵環節：

1. 精密對準與測量

技術手段：

干涉測量：使用激光干涉儀，通過分析干涉條紋（波前）來直接評估光學系統的成像質量（如波像差），是裝調中最核心、最直接的檢測手段。

自準直法：使用自準直儀來測量微小的角度偏差，常用于反射鏡角度的精密調整。

中心偏差測量：使用光斑分析儀等設備，測量鏡片的光學中心與機械中心的偏差，這與我們之前討論的“定心車”工藝緊密相關。

高精度坐標測量：使用三坐標測量機（CMM）或視覺測量系統，對機械基準進行精確測量。

2. 精密調整機構

在裝調過程中，會使用帶有微米級甚至納米級精度的調整機構（如精密平移臺、旋轉臺、傾斜臺）來臨時固定光學元件，并進行多自由度的精細調整。

3. 應力控制與粘接技術

這是裝調服務中的關鍵工藝。不當?shù)膴A緊或粘接會產生應力，導致光學元件形變，嚴重影響性能。

技術包括：

低應力結構設計：使用柔性支撐、定位筋等。

專用光學膠粘劑：選擇收縮率低、性能穩定的膠水。

科學的涂膠與固化工藝：控制膠量、涂膠位置和固化曲線，以最小化應力。

4. 主動光學與相位補償

在一些頂級應用中（如大型天文望遠鏡），會采用“主動光學”技術。即在裝調時，通過有意識地調整某些可動鏡面，來補償系統固有的、難以消除的像差。

四、典型應用場景

1. 高端成像光學系統

天文望遠鏡：如哈勃空間望遠鏡的“近視”修復就是一次著名的在軌精密裝調。

高端顯微物鏡：特別是高倍率、大數值孔徑的物鏡，其鏡片間隙和同心度要求極高。

光刻機物鏡：這是地球上最精密的光學系統之一，其裝調精度達到了納米級別。

高性能相機與電影鏡頭：尤其是大光圈電影鏡頭，需要通過精密裝調來確保焦外成像質量。

2. 激光與能量光學系統

工業激光加工頭：需要精確調整聚焦鏡和準直鏡的位置，以保證光束質量和焦點功率密度。

引力波探測裝置（如LIGO）：其核心的干涉儀反射鏡需要被調整到極其苛刻的位置和角度。

3. 航空航天與國防光電系統

星敏感器、紅外導引頭、機載光電吊艙等，需要在惡劣環境下保持極高的指向精度和成像穩定性。

4. 科研實驗光路

很多量子物理、冷原子物理等前沿科學實驗，需要搭建極其復雜和穩定的光學平臺，其光路的對準完全依賴于精密裝調技術。
