1.概述
1.1 實驗?zāi)康?/span>
本實驗旨在設計并搭建一套基于光纖布拉格光柵的應變測量系統，用于實現對材料或結構表面/內部應變的精確、實時和分布式測量。通過實驗，驗證FBG傳感器應變測量的基本原理、標定其靈敏度系數，并評估其在實際應用中的性能。
1.2 技術原理

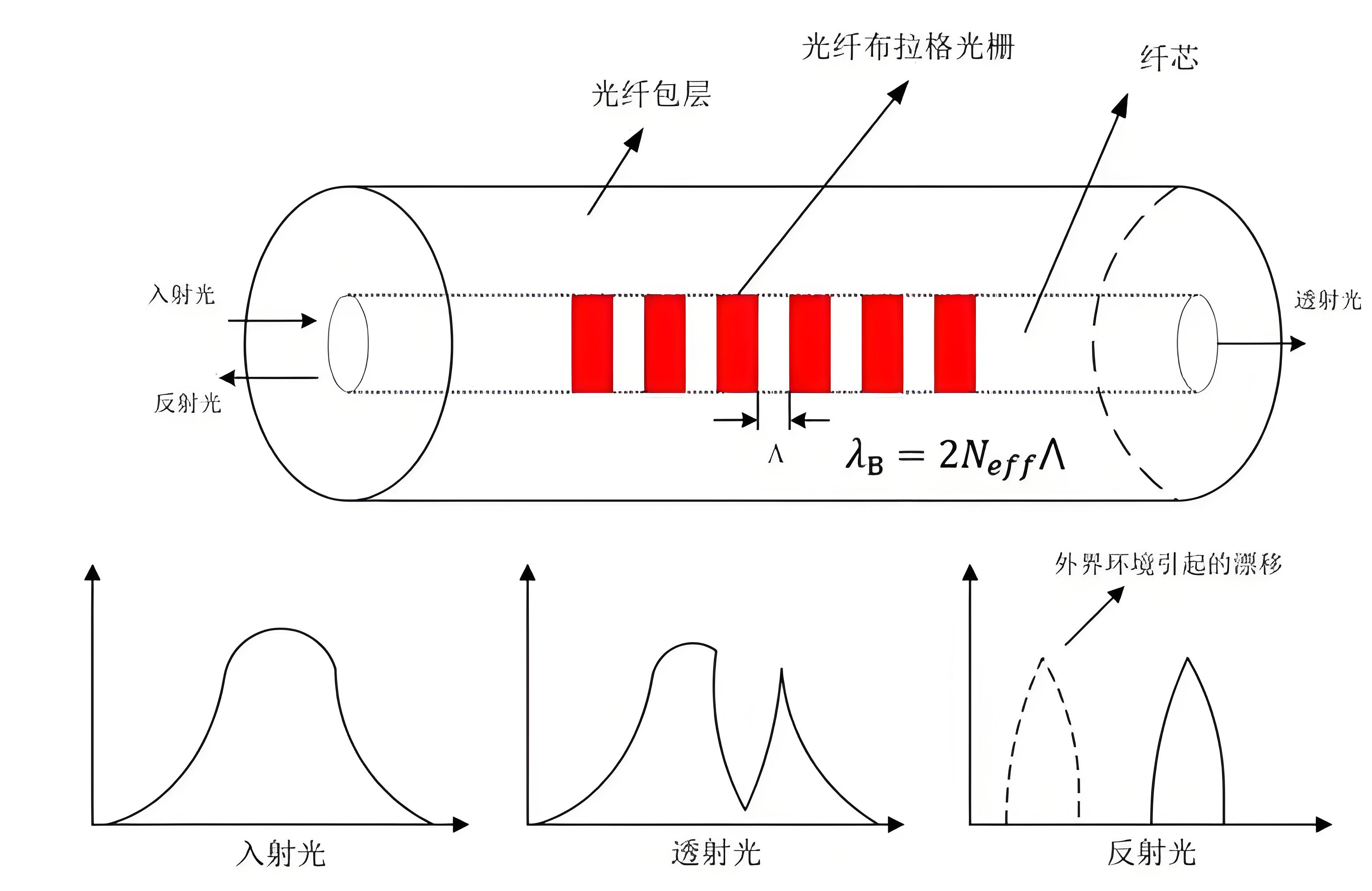

光纖布拉格光柵是一種在光纖纖芯內形成周期性折射率調制結構的光纖器件。當寬帶光入射到FBG時，滿足布拉格條件的特定波長會被反射回來，其余波長則透射過去。這個被反射的中心波長稱為布拉格波長（λ_B）。
布拉格波長由以下公式?jīng)Q定：
λ_B = 2n_eff · Λ
其中：
λ_B： 布拉格波長（單位：nm）
n_eff： 光纖的有效折射率
Λ： 光柵的周期（單位：nm）
當FBG受到應變（ε）或溫度（T）變化時，其有效折射率（n_eff）和光柵周期（Λ）會發生改變，從而導致布拉格波長（λ_B）發生漂移（Δλ_B）。應變引起的波長漂移可近似表示為：
Δλ_B = λ_B · (1 - P_e) · ε
其中：
Δλ_B： 布拉格波長的漂移量
P_e： 彈光系數（對于石英光纖，通常約為0.22）
ε： 施加的應變
因此，通過高精度地監測λ_B的變化量Δλ_B，即可換算出FBG所受的應變。本實驗主要關注應變測量，若需同時測量溫度，需采取溫度補償措施（如使用一個不受力的參考FBG）。
2. 系統組成與設備清單
| 組件 | 型號/規格要求 | 數量 | 備注 |
|---|---|---|---|
| 1. 傳感單元 | 中心波長（λ_B）根據光源范圍選擇（如1550nm附近），聚酰亞胺或金屬化涂覆 | 2+ | 一個用于測量應變，一個用于溫度補償 |
| 2. 解調設備 | 微型光纖光譜儀或商用FBG解調儀，波長分辨率優于1pm | 1套 | 核心設備，決定測量精度和速度 |
| 3. 寬帶光源 | 輸出光譜覆蓋FBG中心波長，功率穩定（如ASE光源） | 1臺 | 為系統提供入射光 |
| 4. 光纖器件 | 單模光纖跳線，光纖環形器（或耦合器） | 若干 | 連接各組件，環形器用于分離入射和反射光 |
| 5. 標定裝置 | 等強度梁標定裝置、砝碼組、千分尺/高精度應變片 | 1套 | 用于系統標定和驗證 |
| 6. 待測結構 | 復合材料板、金屬梁等 | 1個 | 實際應用對象 |
| 7. 粘接材料 | 環氧樹脂膠或氰基丙烯酸酯快干膠 | 1支 | 用于將FBG牢固粘貼在待測物表面 |
| 8. 數據采集與處理軟件 | LabVIEW, Python或設備自帶軟件 | 1套 | 實時顯示、記錄和分析數據 |
3. 實驗步驟
第一階段：系統搭建與調試
光路連接： 按以下順序連接設備：寬帶光源 → 環形器端口1 → 環形器端口2 → FBG傳感器 → 環形器端口3 → 解調儀。
通電檢查： 依次打開光源、解調儀和計算機。確保設備工作正常，無報警信息。
光譜確認： 在軟件中觀察反射光譜，應能看到一個清晰的反射峰。記錄此時FBG在自由狀態下的初始中心波長λ_B0。
第二階段：傳感器標定（在標定裝置上進行）
安裝傳感器： 將一枚FBG用膠水仔細粘貼在等強度梁的預定位置（通常為梁的上表面中心線）。確保粘接牢固、無氣泡。
施加已知載荷：
m：砝碼質量，g：重力加速度，L：力臂長度，E：梁的彈性模量，b：梁寬，h：梁高。
在梁的末端懸掛一個砝碼（質量m），記錄此時的波長值λ_B1。
根據材料力學公式計算梁表面該點的理論應變值 ε_theoretical = (6 * m * g * L) / (E * b * h2)。
波長漂移量 Δλ_B = λ_B1 - λ_B0。
數據記錄： 逐級增加砝碼（如0g, 100g, 200g, ...），記錄每一級載荷下的Δλ_B和ε_theoretical。
計算靈敏度系數： 將Δλ_B與ε_theoretical進行線性擬合，所得直線的斜率K_ε即為該FBG的應變靈敏度系數（單位：pm/με）。理論上 K_ε ≈ λ_B0 * (1 - P_e) ≈ 1.2 pm/με (@1550nm)。
第三階段：實際應用測量
傳感器安裝： 將經過標定的FBG傳感器粘貼到待測結構（如復合材料板）的指定位置。如需測量應變分布，可串聯多個具有不同中心波長的FBG。
加載實驗： 對待測結構施加載荷（如三點彎曲、拉伸或壓縮）。
數據采集： 啟動解調儀的連續采集模式，實時監測并記錄FBG波長的變化。
應變計算： 利用標定得到的靈敏度系數K_ε，將采集到的波長漂移Δλ_B實時轉換為應變值：ε_measured = Δλ_B / K_ε。
第四階段：數據比對與驗證（可選）
在待測結構上同時粘貼傳統電阻應變片，與FBG的測量結果進行比對，以驗證FBG測量系統的準確性和可靠性。
4. 數據處理與分析
波長解調： 解調儀軟件通常使用峰值檢測法或質心法來精確計算每個FBG的反射中心波長。
溫度補償： 如果實驗環境溫度變化顯著，需使用溫度補償FBG。其測量到的波長漂移純由溫度引起（Δλ_T），則工作FBG的凈應變引起的波長漂移為：Δλ_ε = Δλ_total - Δλ_T。
結果展示： 繪制以下圖表：
標定曲線： Δλ_B vs. ε_theoretical 的散點圖和擬合直線，并給出擬合度R2。
時程曲線： 載荷作用下，應變（ε_measured）隨時間變化的曲線。
比對曲線（如果適用）： FBG與電阻應變片測量結果的對比曲線。
5. 注意事項與誤差分析
粘接質量： 粘接劑的均勻性和厚度直接影響應變傳遞效率，是最大的誤差來源之一。務必保證粘接界面完美。
溫度交叉敏感： 應變和溫度都會引起波長漂移，必須進行溫度補償才能獲得準確的應變值。
光譜失真： 過大的應變可能導致FBG啁啾化（光譜展寬或分裂），影響波長解調精度。應確保測量在FBG的線性范圍內進行。
機械保護： FBG非常脆弱，尤其是在粘接和布線過程中，需小心操作，避免彎折過小。
光源穩定性： 光源功率波動會影響反射峰的信噪比。
6. 預期成果
一套完整可工作的FBG應變測量系統。
得到FBG傳感器的應變靈敏度系數K_ε。
獲得待測結構在載荷下的應變分布或時程數據。
一份詳細的實驗報告，包括原理、步驟、數據、分析結論和誤差討論。
總結： 本方案提供了一個從原理到實踐的完整指南。FBG傳感技術具有抗電磁干擾、精度高、可實現準分布式測量等獨特優勢，非常適合用于航空航天、土木工程、風電葉片等領域的長期健康監測。通過本實驗，您可以熟練掌握這項先進傳感技術的核心技能。
